Alt om EKG-elektroder | Placering og Reduktion af Støj

Hounisen® forhandler EKG-elektoder fra AMBU® og Com-Tex® til pålidelige målinger af hjertets elektriske aktivitet - også kaldet EKG-afledninger, ekstremitetsafledninger og brystafledninger. Nedenstående vejledning er lavet efter reference fra sundhed.dk.

EKG-elektroder opfanger de elektriske signaler fra hjertet og er forbundet med et EKG-apparat via ledninger. I alt 10 EKG-elektoder skal placeres korrekt patientens krop for at opfange de elektriske signaler. Der skeles her mellem prækordiale elektroder og ekstremitetselektroder.

EKG-elektroderne placeres både på brystkassen (6 styk) og på arme (én på hver) og ben (én på hver), der følger en standardfarvekodning for at sikre korrekt placering og sammenlignelighed: Prækordiale elektroder (også kaldet prækordialafledninger): 6 af EKG-elektroderne placeres i specifikke ribbensrum og på bestemte linjer på brystkassen (se illustration overfor og beskrivelse herunder)   Ekstremitetselektroder (også kaldet ekstremitetsafledninger): 4 af EKG-elektroderne er forbundet til hver sin ekstremitet (dvs. håndled og ben/ankler) EKG-elektoderne opfanger den elektriske aktivitet og sender signalet videre til EKG-apparatet, der sammenligner signalerne og fremviser resultatet i form af forskellige afledninger. Afledningerne viser de forskellige EKG-mønstre, der tilsammen danner helhedsbillede af hjertet.

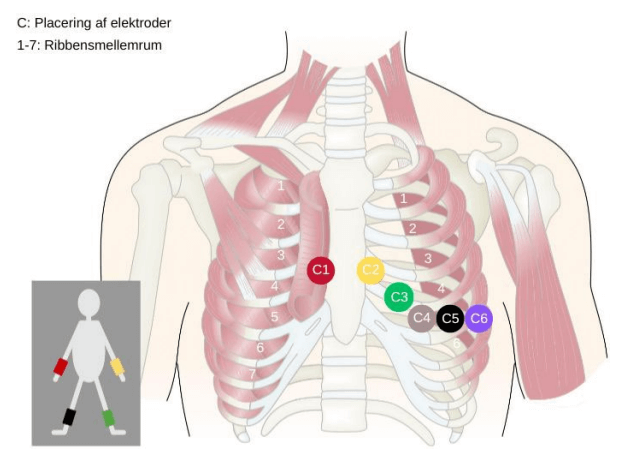

Sådan placeres EKG-elektroder

Prækordialafledninger (brystet)

• C1 (rød): 4. ribbensmellemrum (interkostalrum), lige til højre for brystbenet (sternum)
• C2 (gul): 4. ribbensmellemrum (interkostalrum), lige til venstre for brystbenet (sternum)
• C3 (grøn): Over 5. costa, midt mellem C2 og C4
• C4 (brun): 5. ribbensmellemrum (interkostalrum), i midtre claviculærlinie lige under venstre mamma (midt på nøglebenet)
• C5 (sort): Venstre forreste aksillinje (på linje med forreste armhulefold) på højde med C4
• C6 (lilla): Venstre midt aksillinje (på linje med midten af armhulen) på højde med C4

Ekstremitetsafledninger (arme og ben)

• Rød elektrode: Højre håndled
• Gul elektrode: Venstre håndled
• Grøn elektrode: Venstre fod
• Sort elektrode: Højre fod

Kvaliteten af signalet afhænger dels af, hvor god kontakten er mellem elektroderne og huden, dels om de forskellige ekstremitetselektroder er placeret i korrekt rækkefølge på kroppen. Det vil du kunne læse mere i afsnittene herunder.

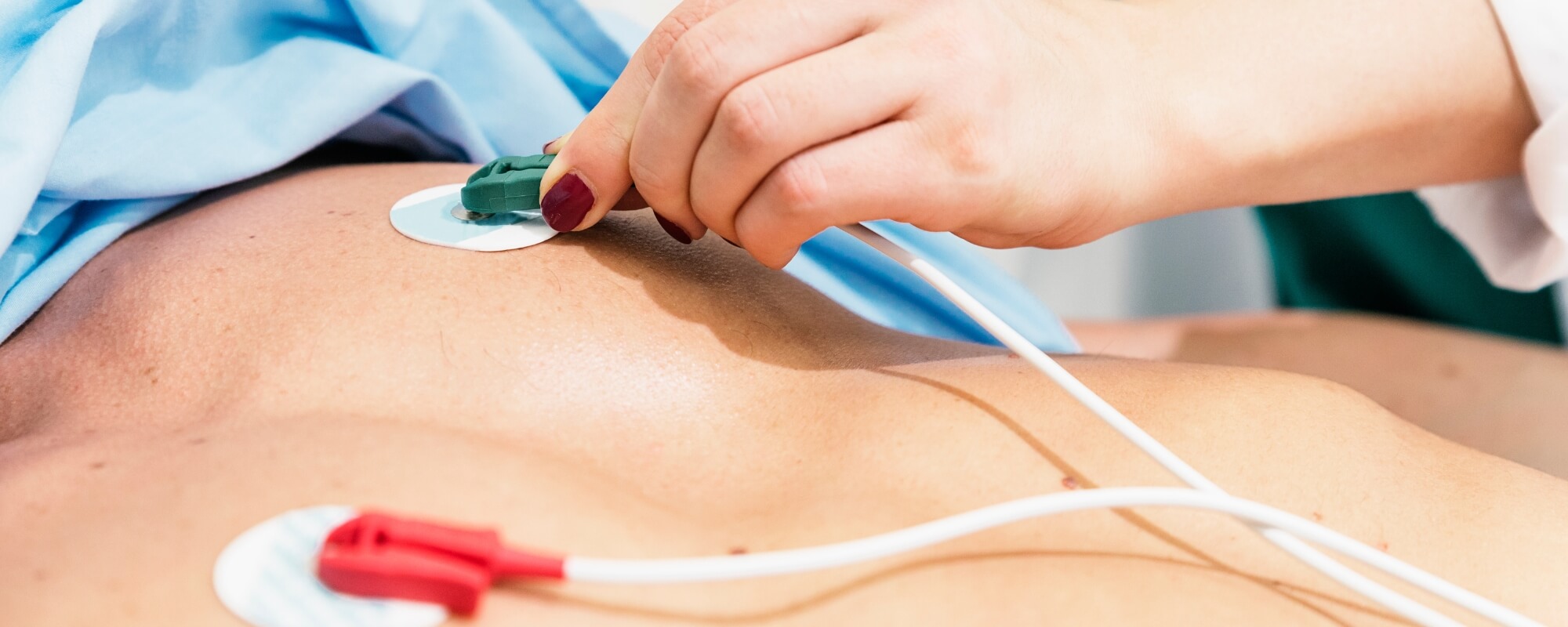

Sådan optager du et EKG

1. Patienten ligger ned og slapper af (dette for at undgå muskeluro)
2. Placér ekstremitetselektroderne korrekt på kroppen (jf. ovenstående vejledning)
3. Sikr kalibrering, registrering med 1 mV signal (standard er 10 mm på papiret)
4. Registrér de seks standardafledninger og de seks prækordialafledninger

Kilde: sundhed.dk

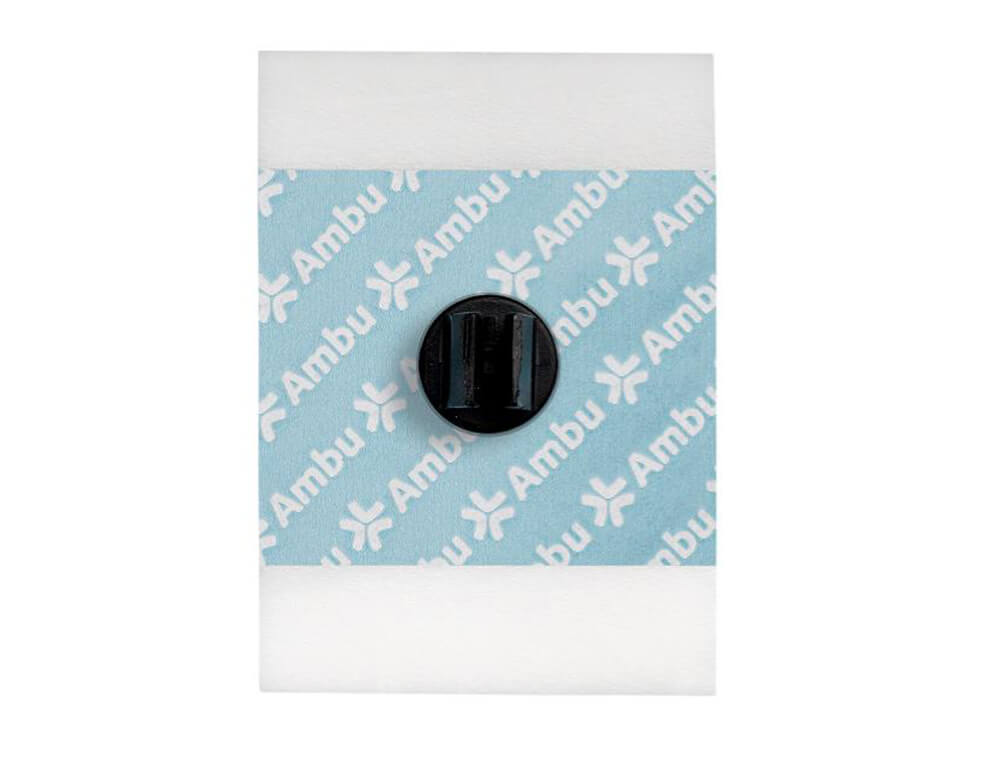

Bestil EKG-udstyr med dag til dag-afsendelse af lagervarer
